Tout savoir sur le format ATX qui normalise le montage PC
Le format ATX est la norme qui permet à une carte mère, un boîtier PC et un bloc d’alimentation de marques différentes de fonctionner ensemble dans un ordinateur fixe. Intel l’a introduit en 1995 pour remplacer les anciens montages moins pratiques. Aujourd’hui encore, ATX sert de repère pour choisir une carte mère, remplacer une alimentation, vérifier un boîtier et éviter les mauvaises surprises lors d’une réparation.
ATX ne veut pas seulement dire alimentation ATX. C’est un facteur de forme qui normalise 3 choses à la fois, la taille de la carte mère, l’emplacement des connecteurs et la manière dont le courant arrive aux composants. C’est pour cela qu’un PC assemblé en ATX est plus simple à faire évoluer qu’un PC propriétaire.
Le format ATX sert à vérifier si une carte mère rentre dans un boîtier et si une alimentation peut la faire démarrer sans bricolage.
Au programme de cet article
- Ce que le format ATX normalise lors du montage
- Les différentes dimensions ATX, Micro ATX, Mini ITX et E ATX
- Le format ATX évite beaucoup d’erreurs de montage
- La normalisation du panneau arrière I/O
- Le connecteur 24 broches et ATX12V
- ATX et alimentation ne veulent pas dire la même chose
- Le standard ATX facilite aussi la réparation
- Comment savoir si votre PC est au format ATX ?
- ATX a évolué vers ATX 3.0 et ATX12VO
Ce que le format ATX normalise lors du montage

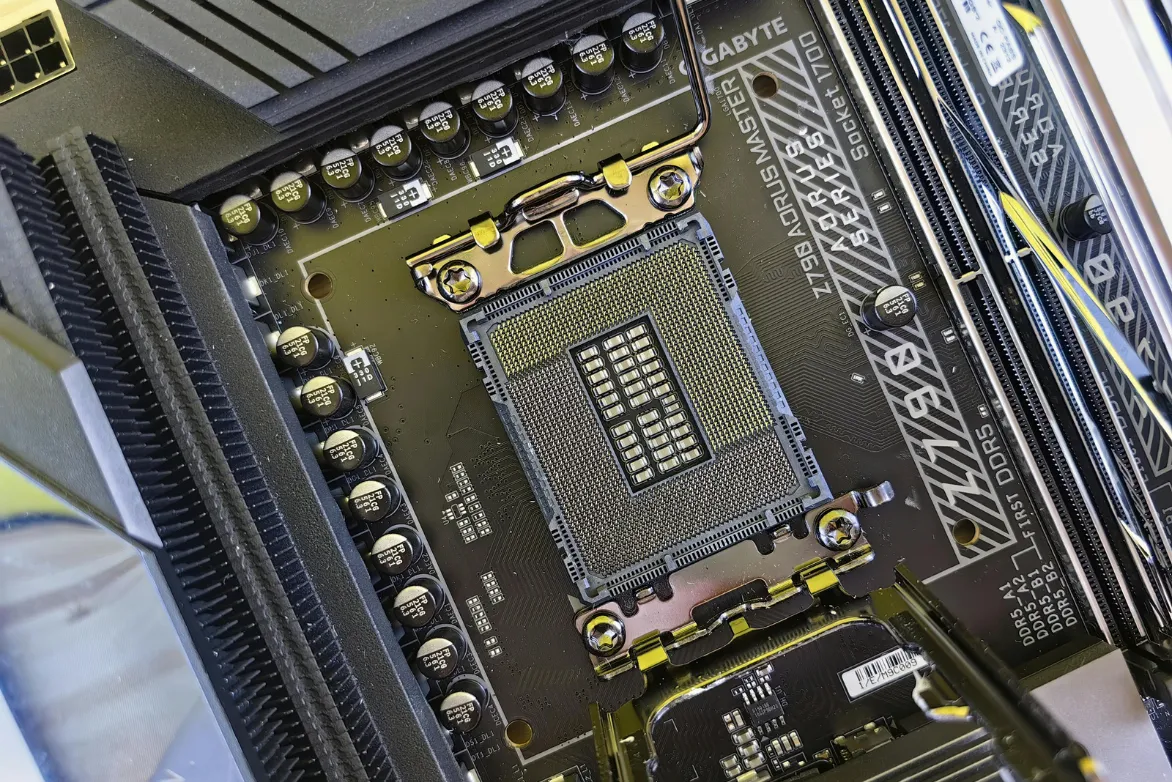

ATX signifie Advanced Technology Extended. Le standard a été conçu pour organiser l’intérieur du PC autour d’une carte mère plus facile à monter, d’une alimentation mieux identifiée et d’un panneau arrière universel. Avant l’ATX, certains connecteurs pouvaient être inversés et les cartes mères ne suivaient pas toujours une logique de montage aussi lisible.
La norme indique les dimensions de référence de la carte mère, la position des trous de fixation, la zone du panneau I/O arrière et l’espace attendu dans le boîtier. Elle définit aussi la partie électrique avec le connecteur principal 24 broches et les lignes de tension utilisées par la carte mère.
Quand une fiche produit annonce une carte mère ATX, elle parle donc d’abord du format de la carte. Quand elle annonce une alimentation ATX, elle parle du format et des connecteurs du bloc d’alimentation. Les 2 éléments suivent la même norme, mais ne désignent pas le même composant.
| Type ATX | Description |
|---|---|
| Carte mère | Dimensions, trous de fixation, panneau arrière et organisation des ports |
| Boîtier PC | Compatibilité avec les cartes ATX et souvent avec les cartes Micro ATX |
| Bloc d’alimentation | Format physique, connecteur principal 24 broches et câbles attendus |
| Réparation | Remplacement plus simple car les pièces sont plus faciles à trouver |
Les différentes dimensions ATX, Micro ATX, Mini ITX et E ATX
La carte mère ATX classique mesure 305 × 244 mm. Ce format équipe beaucoup de tours de bureau et de PC gaming évolutifs. Il laisse assez de place pour plusieurs slots PCIe, 4 emplacements mémoire sur beaucoup de cartes, des dissipateurs plus larges et une circulation d’air plus confortable.
Micro ATX mesure 244 × 244 mm. Il conserve une bonne compatibilité avec les boîtiers ATX tout en réduisant la hauteur de la carte. Mini ITX descend à 170 × 170 mm et vise les petits PC. E ATX désigne des cartes plus larges utilisées dans les stations de travail et les configurations très haut de gamme.
| Format de carte mère | Dimensions courantes | Points forts | Points à surveiller |
|---|---|---|---|
| ATX | 305 × 244 mm | Bon équilibre entre évolutivité, refroidissement et choix de composants | Demande une tour compatible ATX |
| Micro ATX | 244 × 244 mm | Plus compact et souvent moins cher avec une compatibilité boîtier très large | Moins de slots d’extension selon les modèles |
| Mini ITX | 170 × 170 mm | Idéal pour un petit PC de salon ou une machine compacte | Montage plus serré et évolutivité limitée |
| E ATX | Variable selon les cartes | Utile pour les grosses cartes mères avec beaucoup de connectique | Compatibilité à vérifier au cas par cas avec le boîtier |
Un boîtier ATX accepte une carte micro-ATX, car les trous de fixation sont prévus pour cette rétrocompatibilité. En revanche, une carte mère ATX ne rentre pas dans un petit boîtier prévu seulement pour le micro-ATX ou le mini-ITX (car même si les trous sont au même endroit, la carte mère prend plus de place que la surface disponible dans le boîtier).
Le format de carte mère ne définit pas directement les performances. Une carte Mini ITX avec un bon chipset peut utiliser le même processeur qu’une carte ATX. La différence se voit plutôt sur le nombre de connecteurs, l’espace de montage, les possibilités d’extension et la facilité de refroidissement.
Le format ATX évite beaucoup d’erreurs de montage
Le format ATX apporte une logique commune à des composants qui viennent de fabricants différents. Une carte mère ATX doit présenter son panneau arrière au bon endroit. Le boîtier doit proposer l’ouverture correspondante. L’alimentation doit se fixer dans un emplacement attendu et fournir les connecteurs principaux.
Cette normalisation simplifie l’assemblage d’un PC. Les ports USB, Ethernet et audio ressortent au même endroit, les entretoises du boîtier guident le montage et le connecteur 24 broches possède un détrompeur physique. Si le connecteur n’est pas orienté correctement, il ne doit pas rentrer.
Une erreur de branchement électrique peut coûter une carte mère. L’ATX réduit ce risque en rendant les branchements principaux plus reconnaissables et plus difficiles à inverser.
La normalisation du panneau arrière I/O
Le panneau I/O est la zone visible à l’arrière du PC, avec les ports USB, Ethernet, audio, HDMI ou DisplayPort selon la carte mère. L’ATX prévoit une zone standardisée pour cette sortie. Sur les cartes récentes, la plaque arrière est déjà intégrée. Sur d’anciens modèles, elle prend la forme d’un petit cache métallique à clipser dans le boîtier.
Une zone arrière standard permet de changer de carte mère sans changer forcément de tour. Un vieux boîtier ATX de bonne qualité peut encore servir après une mise à niveau complète si la ventilation et l’espace interne restent adaptés.
Le connecteur 24 broches et ATX12V
Sur une alimentation ATX, le connecteur le plus reconnaissable est le connecteur principal 24 broches. Il alimente la carte mère avec plusieurs lignes électriques 3,3 V, 5 V et 12 V. Il sert aussi à transmettre des signaux de démarrage et d’état entre le bloc d’alimentation et la carte mère.
À côté du processeur, on trouve aussi un connecteur ATX12V en 4 ou 8 broches selon les cartes. Il apporte le 12 V nécessaire au processeur. Si ce câble n’est pas branché, le PC ne démarre pas correctement, même si le connecteur principal 24 broches est en place.
| Connecteur | Emplacement habituel | Rôle principal | Erreur courante |
|---|---|---|---|
| 24 broches ATX | Bord droit de la carte mère | Alimentation générale de la carte mère | Penser qu’il suffit à alimenter le processeur |
| 4 ou 8 broches ATX12V | Près du processeur | Alimentation dédiée au CPU | L’oublier après un montage ou un remplacement d’alimentation |
| PCIe ou 12VHPWR | Carte graphique | Alimentation du GPU | Le confondre avec le câble CPU |
ATX et alimentation ne veulent pas dire la même chose
Une alimentation ATX est un bloc d’alimentation prévu pour les PC de bureau standards. Elle doit entrer physiquement dans un boîtier compatible et fournir les connecteurs attendus par la carte mère.
Si vous achetez une alimentation compatible ATX, cela ne garantit pas que votre ancienne alimentation sera assez puissante pour une nouvelle carte graphique. Le format règle la compatibilité de base, pas tout le dimensionnement électrique.
Pour choisir une alimentation, il faut vérifier le format, la puissance, la qualité du bloc, les protections, les câbles disponibles et la consommation des composants. Vous devez commencer par calculer la puissance nécessaire pour l’alimentation d’un PC.
Le standard ATX facilite aussi la réparation
Quand un ordinateur fixe ne réagit plus au bouton de démarrage, l’alimentation doit être contrôlée avant d’accuser la carte mère. Sur un PC assemblé avec des composants standards, on peut tester l’alimentation ATX avec un multimètre, vérifier les tensions du connecteur 24 broches, puis remplacer le bloc par un autre modèle ATX si le diagnostic confirme la panne.
Sur certains PC de bureau propriétaires, le bloc d’alimentation peut avoir une forme spéciale, un connecteur de carte mère inhabituel ou une puissance adaptée à un seul châssis. Une panne banale devient alors une recherche de référence constructeur et après 5 ans, les pièces se font de plus en plus rares.
| Situation | PC au format ATX | PC propriétaire |
|---|---|---|
| Alimentation en panne | Remplacement possible avec un bloc ATX adapté | Référence constructeur obligatoire |
| Carte mère à remplacer | Plusieurs modèles compatibles selon socket et mémoire | Forme et connecteurs parfois spécifiques |
| Upgrade carte graphique | Dépend surtout de la place, de la puissance et des câbles | Limité par le boîtier et l’alimentation |
| Coût de réparation | Comparaison plus facile entre pièces neuves et occasion | Prix très variable selon la disponibilité |
Le format ATX évite de lier toute la machine à une seule référence difficile à retrouver. Pour un PC que l’on veut garder longtemps, cette liberté de remplacement devient un vrai critère d’achat.
Comment savoir si votre PC est au format ATX ?
Le format est indiqué sur la référence de la carte mère ou du boîtier. La fiche technique indique alors ATX, Micro ATX, Mini ITX ou E ATX. Si vous n’avez pas la référence, l’observation donne déjà de bons indices.
- La carte mère ATX occupe une grande partie de la hauteur d’une tour moyenne
- Le connecteur principal 24 broches est large et placé sur le bord de la carte
- Le boîtier possède plusieurs rangées d’emplacements PCI à l’arrière
- L’alimentation est fixée en haut ou en bas avec une grille de ventilation standard
Si le PC vient d’une gamme bureautique très compacte comme certaines tours slim ou SFF, il faut être plus prudent. Beaucoup utilisent des alimentations plus petites et des cartes mères au format propriétaire. Avant d’acheter une pièce, mesurez, vérifiez la référence et comparez les connecteurs.
ATX a évolué vers ATX 3.0 et ATX12VO
Le format ATX date de 1995, mais Intel a publié des guides plus récents pour les alimentations de bureau et ATX 3.0 en 2022 afin de mieux encadrer les besoins des cartes graphiques et les pics de puissance. Le standard continue donc d’évoluer avec le matériel.
Il existe aussi ATX12VO qui concerne surtout les PC constructeurs et des plateformes plus spécifiques. Pour un PC assemblé classique en France, le connecteur 24 broches ATX est encore le repère le plus courant à vérifier.
Pour les spécifications d’alimentation, Intel maintient le guide officiel ATX Version 3 Multi Rail Desktop Platform Power Supply Design Guide.
