Comment tester l’alimentation (PSU) ATX d’un PC de bureau ?

L’alimentation de votre PC est-elle toujours au top ou commence-t-elle à faiblir ? Si vous avez des doutes, pas de stress : tester une alimentation est plus simple qu’il n’y paraît. Dans ce guide, je vous partage mes astuces pour vérifier son bon fonctionnement comme un pro !

1. Utiliser un testeur d’alimentation PC ATX et ITX

Contrairement à un diagnostic technique, cet outil vous offre un moyen rapide, précis et sûr de vérifier la santé de votre alimentation. En quelques secondes, il mesure les tensions des différents connecteurs et identifie d’éventuelles anomalies. Plus besoin de démonter ou de tester à tâtons : ce testeur vous donne des résultats fiables directement via un écran numérique.

Avis de la rédaction :

Ce testeur d'alimentation est un incontournable pour diagnostiquer rapidement votre alimentation sans connaissance technique.

On aime :

+ Compatibilité universelle

+ Facilité d’utilisation

+ Résultats instantanés

On aime moins :

- Aucun constaté !

Acheter au meilleur prix sur Amazon

Acheter le Testeur alimentation pour PC

11,99 €

Comment utiliser un testeur d’alimentation pour PC ?

1. Débranchez votre alimentation du PC.
2. Connectez les câbles de l’alimentation au testeur (SATA, IDE, ou ATX selon vos besoins).
3. Allumez l’alimentation et laissez le testeur faire le reste. En cas de problème, une LED d’avertissement ou un message d’erreur s’affichera.

Avec ce testeur, vous pouvez vérifier rapidement si votre alimentation est toujours performante ou si un remplacement de votre alimentation PC est nécessaire. Un accessoire indispensable pour tout passionné d’informatique ou technicien en quête de fiabilité !

2. Tester l’alimentation de votre PC avec un trombone

Vous avez des soucis avec votre PC qui ne démarre pas ou s’éteint sans raison ? Avant de paniquer ou de dépenser pour une nouvelle alimentation, il y a une méthode simple et pas chère pour vérifier si elle fonctionne : le test avec un trombone et un voltmètre. Oui, un trombone, cet objet banal, peut devenir votre allié dans le diagnostic de votre PC !

Pas besoin d’équipement coûteux ! Voici tout ce qu’il vous faut :

• Un trombone (oui, celui qui traîne dans votre tiroir).
• Un voltmètre ou multimètre (c’est toujours bien d’en avoir un à la maison).

Préparez l’alimentation : Débranchez-la complètement de votre PC et prenez le connecteur principal (celui à 24 broches).

Regroupez tous les câbles d’alimentation et les connecteurs pour simplifier les tests. Éloignez-les autant que possible du boîtier. Placez le boîtier ouvert et déconnecté dans un espace pratique, comme une table ou une surface plane et non statique, pour faciliter les manipulations

⚠️ L’alimentation doit être éteinte avant de brancher le trombone

Court-circuiter l’alimentation avec un trombone pour démarrer

Court-circuitez les broches 15 et 16 du connecteur (voir le schéma ci-dessous) d’alimentation 24 broches de la carte mère à l’aide d’un petit morceau de fil ou d’un trombone, pour connecter la broche verte (Power-On) à une noire (Masse).

Les images s'affichent lorsque la publicité est autorisée.

Allumez ensuite l’alimentation et vérifier que le ventilateur tourne

Une fois le trombone dans les connecteurs, rebranchez l’alimentation au secteur et actionnez l’interrupteur si elle en est pourvue. Si le ventilateur se met en route, cela signifie que l’alimentation s’active correctement. Vous pouvez ensuite poursuivre les mesures de tension avec un voltmètre.

Si le ventilateur ne tourne toujours pas

Si le ventilateur de votre alimentation ne s’allume pas après avoir réalisé le pont avec le trombone, cela peut indiquer que vous utilisez une alimentation modulaire. Certaines alimentations modulaires intègrent des systèmes de sécurité ou d’économie d’énergie qui empêchent leur démarrage complet en l’absence de charge. Dans ce cas, il est nécessaire de connecter un disque dur HDD à l’un des câbles d’alimentation disponibles. Ce branchement permet de simuler une charge minimale et déclenche le fonctionnement normal de l’alimentation.

Si le problème persiste, il est fort possible que l’alimentation soit défectueuse et nécessite un remplacement.

Dans ce cas, il peut-être nécessaire de recalculer le puissance nécessaire à votre alimentation PC.

Mesurer la tension avec un voltmètre

Allumez votre multimètre et réglez-le sur VDC (Volts DC).

Testez le connecteur d’alimentation 24 broches de la carte mère en plaçant la sonde négative (noire) sur une broche de masse (15, 17, 18, 19 ou 24), puis la sonde positive sur la broche 23 (5V – rouge).

Une mesure comprise entre 4,8 V et 5,2 V indique un fonctionnement correct.

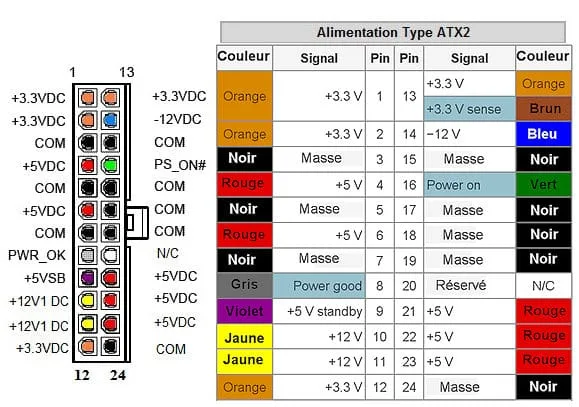

Les connecteurs d’alimentation ATX 24 broches 12V

Vous pouvez également vérifier les différentes tensions délivrées par les broches du connecteur ATX 24 broches à l’aide d’un multimètre pour vous assurer du bon fonctionnement de votre bloc d’alimentation.

Les images s'affichent lorsque la publicité est autorisée.

Tests possibles avec le multimètre pour un connecteurs d’alimentation ATX 24 broches 12V :

1. Broches +12V (jaune, pins 10 et 11)
   Testez les broches +12V. Une mesure correcte doit se situer entre 11,4V et 12,6V.
2. Broches +5V (rouge, pins 4 et 21)
   Vérifiez les broches +5V. Une tension normale est comprise entre 4,8V et 5,2V.
3. Broches +3,3V (orange, pins 1, 2 et 13)
   Contrôlez les broches +3,3V. Une valeur correcte se situe entre 3,14V et 3,47V.

Si les mesures ne correspondent pas ou montrent des fluctuations importantes, cela peut indiquer un problème avec l’alimentation. Dans ce cas, il est conseillé de la remplacer pour éviter d’endommager d’autres composants de votre PC.
